Особенности выбора шахтных трансформаторов: взрывозащита, перегрузочная способность и мобильное электроснабжение

Россия обладает богатыми минеральными ресурсами, добыча угля, железной и медной руды ведётся по всей территории страны. Безопасность электроснабжения подземных выработок напрямую определяет безопасность горняков, поэтому к выбору шахтных трансформаторов предъявляются специальные требования.

Специальные требования к шахтным трансформаторам

Условия в шахтах кардинально отличаются от наземных: ограниченное пространство, повышенная влажность, наличие взрывоопасных газов (метана), резкие колебания нагрузки. Стандартные трансформаторы не подходят для эксплуатации в таких условиях.

Основные требования к шахтным трансформаторам:

Взрывозащищённая конструкция

Бак выдерживает внутреннее давление до 8 атмосфер, исключая воздействие внутренних аварий на внешнюю среду. Выводные изоляторы уплотнены резиновыми прокладками, кабельные вводы обеспечивают надёжную взрывозащиту.

Высокая перегрузочная способность

Шахтное оборудование (подъёмные машины, дробилки, вентиляторы) имеет высокие пусковые токи и резкие колебания нагрузки. Шахтные трансформаторы должны выдерживать кратковременную перегрузку в 2,5 раза.

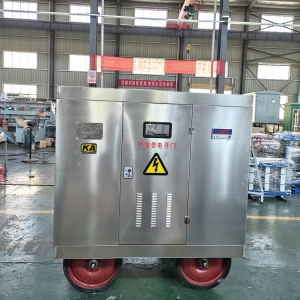

Компактность и мобильность

Из-за ограниченной высоты горных выработок трансформаторы имеют компактные габариты. Установка на салазках обеспечивает удобную транспортировку и перемещение, устройство часто комплектуется во взрывозащищённую мобильную подстанцию с коммутационным оборудованием.

Адаптивность по напряжению

Высоковольтная сторона поддерживает регулировку напряжения 11/10,5/10/6,3 кВ, низковольтная сторона имеет режимы подключения на 400 В, 690 В для адаптации к сетям различных горных предприятий.

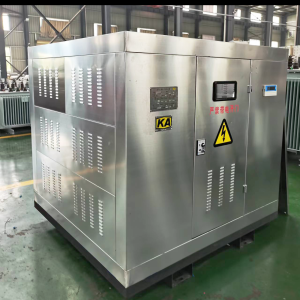

Типовые параметры шахтного трансформатора KS9

Преимущества полностью герметичной конструкции

Современные шахтные трансформаторы всё чаще оснащаются полностью герметичной конструкцией без расширительного бака. Компенсация изменения объёма трансформаторного масла осуществляется за счёт упругого расширения волнистого бака. Ключевые преимущества:

• Полная изоляция масла от воздуха, исключает увлажнение и окисление
• Безотказная эксплуатация без периодической очистки масла и технического обслуживания
• Продление срока службы изоляции и повышение эксплуатационной надёжности

Правила монтажа в подземных выработках

1. Вентиляция: камера для трансформатора должна быть оснащена независимой вентиляционной системой для обеспечения эффективного теплоотвода
2. Контроль метана: на шахтах с угрозой выброса метана обязательно предусматривается блокировка отключения электроэнергии при превышении концентрации газа
3. Заземление: требования к системе заземления в подземных условиях значительно строже наземных
4. Транспортные пути: при выборе оборудования необходимо проверять габариты на соответствие размерам ствола и горных выработок

Шахтный трансформатор не является упрощённой версией обычного трансформатора, это специализированное оборудование, разработанное для экстремальных эксплуатационных условий. При выборе необходимо проверить три ключевых параметра: уровень взрывозащиты, перегрузочную способность и диапазон регулирования напряжения. Предпочтение отдаётся полностью герметичным необслуживаемым конструкциям.
