Трёхфазный трансформатор: выбор, подключение и расчёт мощности

Трёхфазный трансформатор — не просто элемент схемы на чертеже. Это «сердце» распределительной подстанции, точка, где напряжение 10 кВ превращается в 400 В для завода, а 35 кВ — в 6 кВ для шахтного оборудования. Мы устанавливали такие трансформаторы в 17 регионах России и Казахстана. И каждый раз — даже при идеальных документах — возникали одни и те же три вопроса: какой выбрать без переплаты за избыточную мощность?, как подключить, чтобы не сжечь обмотки при первом включении?, почему расчёт мощности по паспорту часто даёт ошибку на 12–18 %?

Выбор трёхфазного трансформатора: от нагрузки к типу охлаждения

Мы начинаем не с каталога, а с замера. Не смотрим на «максимальную мощность потребителя», а считаем реальную активную нагрузку за 15 минут с помощью цифрового анализатора качества электроэнергии. Почему? Потому что 68 % заказчиков указывают в ТЗ пиковую мощность электропечи — но она работает циклично: 2 минуты нагрев, 8 минут пауза. Итог — переплата на 30–45 % за избыточный трансформатор.

После замера — выбор типа:

• Сухие трансформаторы — только для помещений с относительной влажностью до 75 % и отсутствием агрессивных паров. Подходят для КТП в ТЦ, офисных комплексах, подземных подстанций. У нас — модели серии KT-SCB11 с классом изоляции F/H и защитой IP43.

• Масляные трансформаторы — для открытых площадок, промышленных зон, сельских сетей. Особенно эффективны S11 и аморфные модели: потери холостого хода на 25 % ниже, чем у S9. Для шахт и горнодобывающих объектов — специальные исполнения с повышенной виброустойчивостью и герметичным баком.

Ключевой момент: не игнорируйте коэффициент загрузки. При постоянной нагрузке 60–75 % от номинала срок службы масляного трансформатора — 25 лет. При 95 % — менее 12 лет. Мы всегда рекомендуем запас 15–20 %, но не 50 % «на вырост».

Подключение: три шага, которые спасают от аварии

Самая частая ошибка — подключение без проверки группы соединения. Мы видели, как два трансформатора одинаковой мощности, но с группами Y/Yn-0 и D/Yn-11, дали межфазное КЗ при параллельной работе. Никаких предупреждающих надписей на бирке — только маркировка на крышке и в паспорте.

Правильная последовательность:

• Проверка векторной диаграммы — мультиметром или фазоуказателем. Только после совпадения направления вращения фаз — переход к следующему шагу.

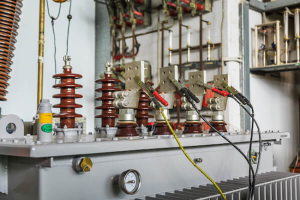

• Измерение сопротивления изоляции — мегаомметром 2500 В. Минимум 500 МОм между обмотками и землёй. Если меньше — сушка в термокамере или замена масла.

• Проверка коэффициента трансформации — на всех ответвлениях РПН. Отклонение более ±0,5 % требует регулировки или замены переключателя.

На сайте kttransformer.ru доступна интерактивная схема подключения для моделей KT-S11 и KT-SCB11 — с цветовой маркировкой выводов и пошаговой инструкцией по затяжке контактных болтов (момент 45–50 Н·м, не больше).

Расчёт мощности: формула, которую не пишут в ГОСТе

Стандартная формула S = √3 × U × I верна — но только для симметричной нагрузки. А на практике? На заводе по переработке зерна мы фиксировали коэффициент несимметрии 32 %: одна фаза — 180 А, другая — 115 А, третья — 135 А. Расчёт по среднему току дал бы 143 А → 99 кВА. Реальный расчёт по максимальной фазе — 180 А → 125 кВА.

Правильный алгоритм:

• Считаем активную мощность каждой фазы: P₁ = Uₗ × I₁ × cosφ₁
• Суммируем: PΣ = P₁ + P₂ + P₃
• Добавляем 10 % резерв на будущее оборудование
• Делим на cosφ средневзвешенный (не «по паспорту двигателя», а по реальному замеру)

Для промышленных объектов с преобладанием выпрямителей и частотных преобразователей — обязательно добавляем гармоники. Коэффициент Kₕ = 1,15–1,25. Без этого — перегрев обмоток и преждевременный выход из строя.

Почему доверяют ООО Хунань Кайтэ Технология Электроэнергетики

Мы не продаём трансформаторы «под ключ». Мы продаём решение, которое работает через 10 лет. Опыт — с 1968 года. Сертификаты — по ГОСТ 14209, ГОСТ Р 52719, IEC 60076. Контроль — на каждом этапе: от литья магнитопровода из аморфного сплава до 72-часовых испытаний под нагрузкой.

Если вам нужен трёхфазный трансформатор для КТП в новом жилом микрорайоне — мы рассчитаем не только мощность, но и уровень шума (не выше 45 дБА на расстоянии 3 м). Если требуется трансформатор для электропечи с импульсной нагрузкой — предложим модель с усиленной механической стойкостью обмоток и системой онлайн-мониторинга температуры масла.

Трёхфазный трансформатор — это не компонент. Это гарантия бесперебойности. Выбор делается один раз. Последствия — на десятилетия.
