Выбор материала магнитопровода трансформатора: ориентированная электротехническая сталь против аморфного сплава против нового поколения сверхтонкой электротехнической стали

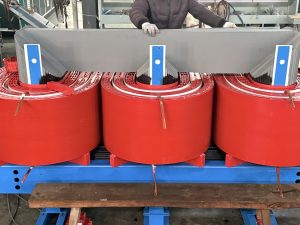

Магнитопровод — «сердце» магнитной цепи трансформатора. Выбор материала напрямую определяет потери холостого хода, уровень шума и устойчивость к коротким замыканиям. В статье по трем направлениям — характеристики материала, технология производства, практическая эксплуатация — подробно сравнены преимущества и недостатки трех основных материалов магнитопровода, даны рекомендации по выбору.

Сравнительная таблица основных характеристик трех материалов магнитопровода

Ориентированная электротехническая сталь: проверенный массовый вариант

Плюсы:

• Отработанная технология, стабильное качество
• Высокая механическая прочность, хорошая устойчивость к коротким замыканиям
• Высокая магнитная насыщаемость, меньшие габариты при одинаковой мощности
• Относительно невысокая стоимость

Минусы:

• Потери холостого хода выше, чем у аморфного сплава
• Стоимость существенно растет при переходе на высокосортную сталь (марки 085, 080)

Сфера применения: абсолютное большинство стандартных распределительных и силовых трансформаторов, оптимальное соотношение цена-качество.

Аморфный сплав: специализированный материал для сверхнизких потерь

Плюсы:

• Потери холостого хода на 50–70% ниже, чем у электротехнической стали
• Толщина листа всего 0,025 мм, экстремально малые вихревые потери
• Значительный вклад в энергосбережение и снижение углеродного следа

Минусы:

• Низкая магнитная насыщаемость, требуется большая площадь сечения магнитопровода (габариты больше на 10–20%)
• Материал очень хрупкий, слабая устойчивость к ударным нагрузкам при коротком замыкании
• Повышенный уровень шума (55–65 дБ), требуются специальные меры шумоподавления
• Чувствительность к механическим напряжениям, высокие требования к технологии сборки

Сфера применения:

• Сельские и удаленные сети (долгая работа в год при малой нагрузке)
• Объекты, где уровень шума не является критическим (не рядом с жилыми зонами)
• Проекты модернизации с государственными субсидиями на энергосбережение

Новое поколение сверхтонкой электротехнической стали: баланс эффективности и надежности

Плюсы:

• Промежуточные показатели между обычной ориентированной сталью и аморфным сплавом
• Потери на 20–30% ниже, чем у стандартной электротехнической стали
• Механическая прочность выше, чем у аморфного сплава
• Технология обработки совместима с оборудованием для обычной

электротехнической стали：

• Стоимость выше, чем у стандартной ориентированной стали
• Массовое производство в Китае ограничено, стабильность поставок требует проверки

Сфера применения:

• Проекты с повышенными требованиями одновременно к энергоэффективности и надежности
• Заказчики с достаточным бюджетом, стремящиеся к оптимальному комплексному решению

Дерево принятия решений при выборе материала магнитопровода

Начало

│

▼

Время работы в год >6000 часов?

│

├─ Нет ──► Ориентированная электротехническая сталь (приоритет цена-качество)

│

└─ Да ──► Средняя нагрузка <40%?

│

├─ Да ──► Требования к низкому шуму?

│

├─ Да ──► Новое поколение сверхтонкой электротехнической стали

│

└─ Нет ──► Аморфный сплав

│

Нет ──► Ориентированная электротехническая сталь (преобладают потери под нагрузкой)

Контроль качества материала магнитопровода при закупке

При закупке проверяйте качество магнитопровода по следующим пунктам:

• Проверка сертификата качества: требуйте паспорта стали от производителя с номерами партий
• Контроль изоляционного покрытия: между листами магнитопровода должно быть рОсмотр срезов листов: заусенцы не должны превышать 0,02 мм, иначе растут вихревые потери
• Осмотр срезов листов: заусенцы не должны превышать 0,02 мм, иначе растут вихревые потери
• Контроль фактического коэффициента набора пакета: измеренное значение должно соответствовать расчетному

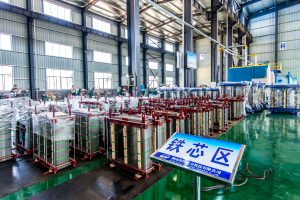

Стратегия выбора магнитопровода компании «Хунань Кейт»

Компания «Хунань Кейт Электрик Технолоджи» предлагает три варианта магнитопровода под потребности и условия эксплуатации заказчика:

Не существует абсолютно лучшего материала магнитопровода — есть только наиболее подходящий под конкретные режимы работы, бюджет и цели по энергоэффективности. Компания Хунань Кейт Электрик Технолоджи выполняет технико-экономическое сравнение разных вариантов магнитопровода и помогает заказчику принять оптимальное решение.
