Повышающий трехфазный трансформатор: выбор, расчет и применение

содержание

• Когда он нужен – и почему «подходит любой» не работает
• Как рассчитать – без ошибок, которые потом не исправишь
• Что проверить перед покупкой – 4 пункта, которые спасут от ремонта
• Почему выбор производителя – это выбор срока службы

Повышающий трехфазный трансформатор – не просто элемент схемы. Это точка, где решается: пойдёт ли напряжение на линию 110 кВ без перегрева обмоток, выдержит ли подстанция пиковые нагрузки в часы промышленного цеха, сохранит ли сельская сеть стабильность при резком включении электропечи. Мы проектируем и испытываем такие устройства с 1968 года. За это время мы видели, как выбор по каталогу приводил к аварийным отключениям, а расчёт по усреднённым формулам – к перерасходу масла и завышенным потерям. Опыт говорит однозначно: повышающий трехфазный трансформатор требует индивидуального подхода – от расчёта до монтажа.

Когда он нужен – и почему «подходит любой» не работает

Повышающий трёхфазный трансформатор применяют там, где генерируемое напряжение слишком низко для передачи на дальние расстояния. Стандартные выходные параметры ТЭС – 6,3 или 10,5 кВ. Для линий 35-220 кВ их нужно поднять. Но не все задачи одинаковы:

• На ГЭС – критична устойчивость к кратковременным перегрузкам при сбросе воды;
• В шахтах – обязательна взрывозащищённость и минимальная пожароопасность;
• В городских КТП – важны габариты, уровень шума и совместимость с автоматикой учёта;
• В электропечах – требуется высокая перегрузочная способность и стабильность вторичного напряжения при резких скачках тока.

Мы часто получаем запросы типа «нужен повышающий трёхфазный трансформатор 10/35 кВ, 1000 кВА». Но такой подход игнорирует реальные условия: температуру окружающей среды, частоту циклов включения, состав нагрузки (активная/реактивная), наличие гармоник. Например, при подключении выпрямительных установок коэффициент несинусоидальности может достигать 12 %. Обычный трансформатор здесь перегреется за 3-4 месяца. Нужна специальная конструкция обмоток и усиленное охлаждение.

Как рассчитать – без ошибок, которые потом не исправишь

Расчёт начинается не с формулы, а с данных замера. Мы требуем от заказчика:

• График нагрузки за 7 суток (не среднесуточный – пиковый и минимальный токи);
• Спектр напряжения на стороне ВН и НН (особенно при наличии частотных преобразователей);
• Уровень короткого замыкания в точке подключения (для проверки динамической стойкости);
• Высоту над уровнем моря и максимальную температуру воздуха (влияет на класс изоляции и систему охлаждения).

Ключевой параметр – коэффициент трансформации. Он не равен просто отношению номинальных напряжений. Учитываем падение напряжения в обмотках при номинальной нагрузке (Uк%). Для трансформатора 6,3/35 кВ с Uк% = 6,5 % фактическое вторичное напряжение при полной нагрузке будет не 35 кВ, а около 34,2 кВ. Если система требует строгого соблюдения 35±1 %, выбираем регулировку ответвлений – не менее ±5 % ступенями по 2,5 %.

Потери тоже нельзя брать из таблицы. При работе с нелинейной нагрузкой добавляем 15-25 % к расчётным потерям холостого хода и 30-40 % к потерям короткого замыкания. Это даёт реалистичную оценку нагрева и энергопотребления за год.

Что проверить перед покупкой – 4 пункта, которые спасут от ремонта

Мы фиксируем типичные ошибки на этапе приёмки:

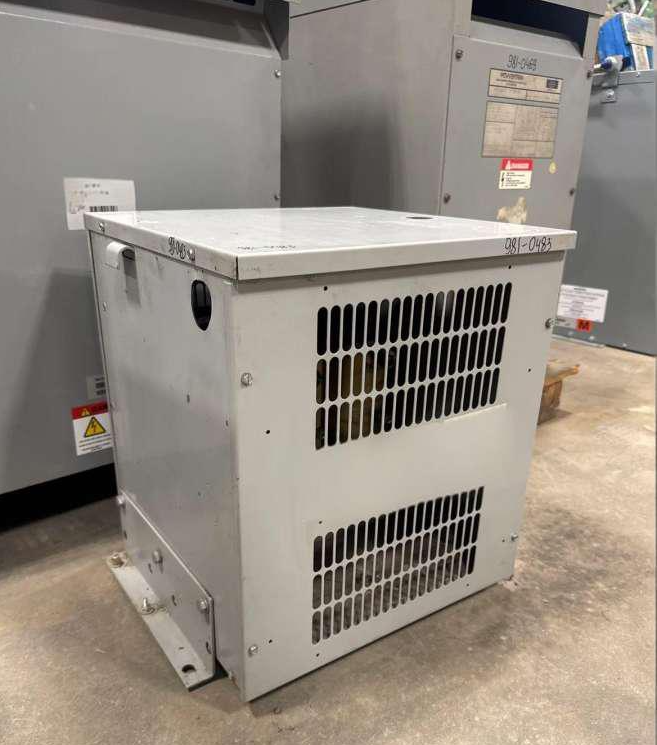

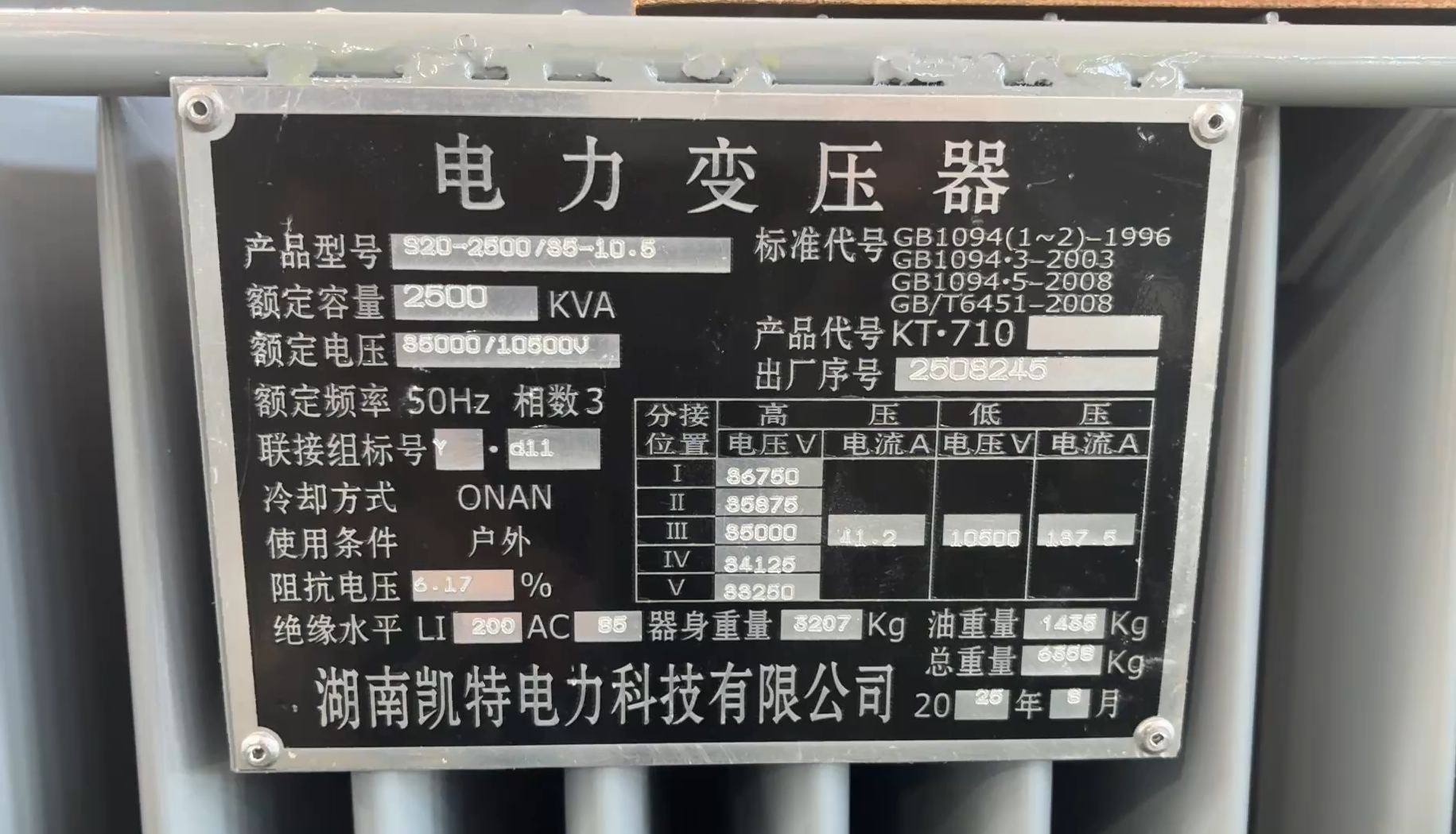

• Проверка маркировки обмоток. На щитке должно быть указано не только «ВН», «НН», но и группа соединения (например, YNd11). Ошибки здесь приводят к невозможности параллельной работы или перекосу фаз.

• Испытание изоляции при повышенном напряжении. Не только МОМ (мегаомметр), но и АИД (аппарат импульсного диэлектрика) – особенно для трансформаторов старше 10 лет эксплуатации.

• Замер сопротивления обмоток постоянному току. Разница между фазами более 2 % указывает на плохой контакт в переключателе ответвлений.

• Акустический контроль при холостом ходе. Шум выше 65 дБ (А) при 1 м от бака – признак ослабления крепления магнитопровода или дефекта изоляции.

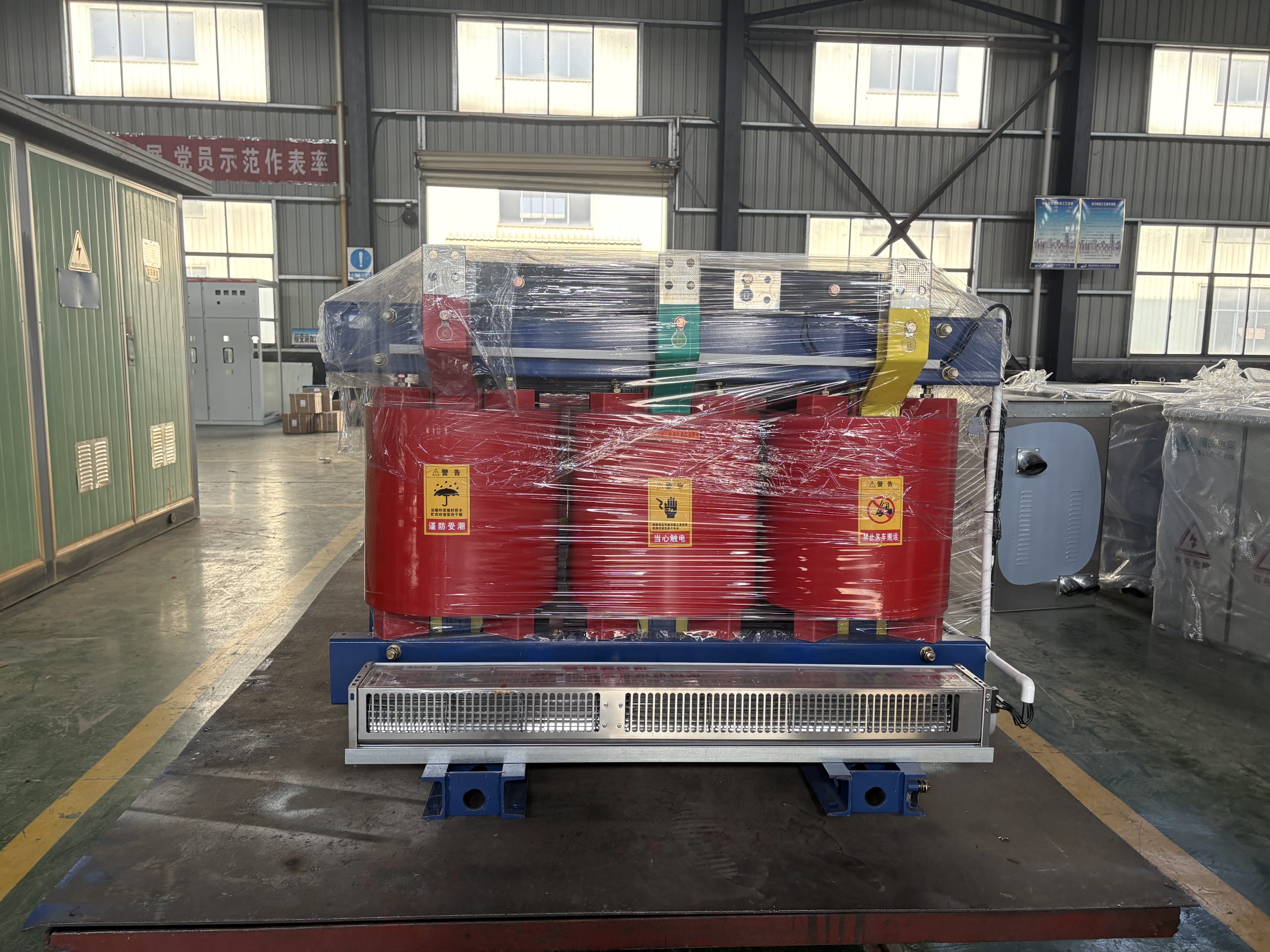

Если трансформатор масляный – обязательно проверяем уровень и цвет масла, наличие газов в газовом реле. Для сухих моделей – состояние эпоксидного покрытия обмоток и чистоту воздушных каналов.

Почему выбор производителя – это выбор срока службы

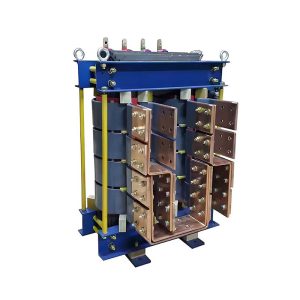

Трансформатор служит 25-30 лет. Его отказ – не просто замена детали. Это остановка производства, потеря данных, авария на сетях. ООО Хунань Кайтэ Технология Электроэнергетики выпускает повышающие трёхфазные трансформаторы с 1968 года. Мы не используем «универсальные» решения. Для городских КТП – серия S11 с пониженными потерями и усиленной защитой от влаги. Для шахт – масляные трансформаторы с герметичным баком и системой сигнализации давления. Для электропечей – модели с термостойкой изоляцией класса Н и расширенным диапазоном регулировки.

На сайте kttransformer.ru размещены технические паспорта, схемы подключения и методики расчёта. Но главное – мы помогаем не выбрать по каталогу, а решить задачу: определить, какой именно повышающий трехфазный трансформатор обеспечит стабильность, безопасность и экономию на вашем объекте. Потому что надёжность начинается не с бирки на баке – она закладывается в каждом витке обмотки, в каждой точке сварки и в каждом принятом инженерном решении.
