Силовые трехфазные двухобмоточные трансформаторы: выбор, расчет и применение

Силовые трехфазные двухобмоточные трансформаторы: как выбрать, правильно рассчитать и избежать типовых ошибок

Силовые трехфазные двухобмоточные трансформаторы — основа любой надежной распределительной сети. Мы проектируем, поставляем и обслуживаем такие устройства с 1968 года. За это время мы видели, как один неверный выбор приводил к перегреву на подстанции в Хабаровске, как неучтённый коэффициент загрузки вызывал резонансные колебания в промышленном цехе под Екатеринбургом, и как правильный расчёт позволил снизить потери на 12 % при модернизации сетей в Калининградской области. Главное — не просто купить трансформатор. Нужно понять, где он будет работать, как нагрузка изменится через три года, и что произойдёт при коротком замыкании на стороне НН.

Почему именно двухобмоточные — и когда они становятся слабым звеном

Двухобмоточные трансформаторы — это оптимальный баланс между простотой, стоимостью и надёжностью. У них нет третичной обмотки, нет сложных схем регулирования напряжения под нагрузкой (РПН) в базовой конфигурации. Это значит: меньше точек отказа, ниже цена, проще монтаж и диагностика. Но они не универсальны. Если ваш объект требует питания от двух независимых источников или нужна компенсация реактивной мощности — двухобмоточный вариант не подойдёт. Мы часто сталкиваемся с запросами «купить S11 на 1000 кВА» без указания класса напряжения, климатического исполнения и режима охлаждения. В результате — трансформатор монтируют в неотапливаемом помещении при -35 °C, хотя он рассчитан на УХЛ2. Такие ошибки дорого обходятся.

Ключевые параметры, которые нельзя игнорировать:

• Номинальная мощность — не пиковое значение, а среднесуточная нагрузка с запасом 15–25 % для роста потребления;
• Класс напряжения ВН/НН — 6/0,4 кВ, 10/0,4 кВ, 35/10 кВ — каждая пара требует своей конструкции изоляции и испытаний;
• Группа соединения обмоток — Yyn0, Dyn11, YNd11 — влияет на распределение гармоник и совместимость с другими устройствами;
• Потери холостого хода и короткого замыкания — у трансформаторов из аморфного сплава потери холостого хода в 70 % ниже, чем у стали S11, но их цена выше на 35 %;
• Способ охлаждения — масляные ONAN, сухие AN/AF, герметичные N-типа — выбор зависит от помещения, пожарных норм и доступа к ТО.

Расчёт — не формула, а инженерный диалог с реальностью

Формула S = P / cosφ работает только в учебнике. На практике мы начинаем с нагрузочной карты: какие потребители подключены, как они включаются одновременно, есть ли пусковые токи электродвигателей, какова продолжительность пика. Например, шахтный трансформатор 630 кВА в Кузбассе выдерживает кратковременные перегрузки до 150 %, но при этом требует усиленной защиты от влаги и вибрации. Мы не используем стандартные таблицы — мы строим график нагрузки за 72 часа, включая выходные и аварийные режимы.

Типичные ошибки расчёта:

• Игнорирование коэффициента одновременности — берут сумму всех мощностей вместо реального максимума;
• Неучёт температурного поправочного коэффициента при установке в закрытом помещении без вентиляции;
• Выбор РПН без анализа стабильности сети — если напряжение на ВН колеблется в пределах ±2 %, регулирование не нужно;
• Применение сухих трансформаторов в условиях высокой влажности без дополнительной защиты IP54 и термоконтроля.

Где применяются — и почему стандарт не всегда работает

Силовые трехфазные двухобмоточные трансформаторы работают там, где важна предсказуемость: городские КТП европейского типа, комплектные подстанции для АЗС, питание насосных станций, электропечи в металлургии. Но даже в этих случаях требуются адаптации. Для электропечей — усиленная механическая прочность обмоток против импульсных перегрузок. Для КТП в Сибири — масляные трансформаторы с низкотемпературным маслом и расширителями, рассчитанными на -60 °C. Для подземных КТП — герметичное исполнение с контролем давления и газоанализом.

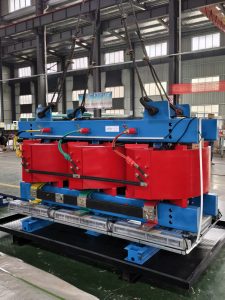

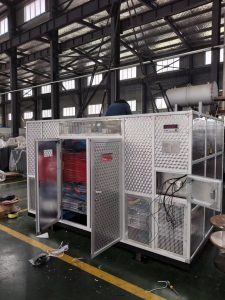

Мы поставили более 12 000 единиц таких устройств в Россию и страны СНГ. Чаще всего заказывают серии S11 и S13 (масляные), SCB10 и SCB13 (сухие), а также трансформаторы из аморфного сплава для объектов с жёсткими требованиями к энергоэффективности. Все они проходят испытания по ГОСТ Р 52719, МЭК 60076 и дополнительно — по внутренним протоколам завода: 100 % проверка на частичные разряды, 48-часовое выдерживание под повышенным напряжением, контроль герметичности методом гелиевой масс-спектрометрии.

Выбор — это не техническое задание, а партнёрство

Силовые трехфазные двухобмоточные трансформаторы — не товар, а элемент системы. Их срок службы 25–30 лет. Ошибка в выборе сегодня обойдётся в десятки раз дороже, чем переплата за качественную модель. Мы не просто продаём оборудование. Мы помогаем составить техническое задание, моделируем работу в ETAP или PowerFactory, согласовываем решения с сетевыми компаниями и обеспечиваем сопровождение до ввода в эксплуатацию.

Если вы уже определились с мощностью и напряжением — свяжитесь с нами. Если пока нет — отправьте нам схему подключения и данные нагрузки. Мы подготовим сравнительный расчёт: S11 vs аморфный сплав, сухой vs масляный, с РПН vs без РПН — с учётом вашего тарифа на электроэнергию и условий эксплуатации. Потому что настоящий расчёт начинается не с кВА, а с вопроса: «Что произойдёт, если это устройство проработает ещё 10 лет?»
