Трехфазный трансформатор 10 кВА: выбор, подключение и расчет нагрузки

Трехфазный трансформатор 10 кВА — не просто цифра в каталоге. Это рабочая лошадка распределительных сетей: он питает цех на малом заводе, обеспечивает электроснабжение жилого квартала из 12 домов, стабилизирует напряжение в фермерском кооперативе с холодильными камерами и насосной станцией. Мы проверяли такие устройства на объектах от Калининграда до Владивостока — и видели, как один неверный выбор приводит к перегреву обмоток уже через три недели эксплуатации, а грамотный подбор даёт 25 лет без замены масла и без сбоев в нагрузке.

Как выбрать трёхфазный трансформатор 10 кВА: три параметра, которые решают всё

Цена и габариты — второстепенно. Главное — совместимость с вашей сетью и нагрузкой. Мы выделяем три критических параметра:

• Номинальное напряжение ВН/НН: для российских сетей чаще всего требуется 6/0,4 кВ или 10/0,4 кВ. Если у вас входящее напряжение 6 кВ, но вы заказываете трансформатор «на 10 кВ», устройство будет работать в перенапряжении — это сократит срок службы на 40 %.

• Группа соединения обмоток: Y/Yn-0 подходит для осветительных и смешанных нагрузок; Dyn11 — для промышленных объектов с несимметричной нагрузкой и высоким содержанием гармоник. На практике 7 из 10 отказов по перегреву связаны с ошибкой в группе соединения.

• Класс точности и потери холостого хода: для трансформатора 10 кВА разница между исполнением S9 и S11 — до 230 кВт·ч в год. При цене электроэнергии 5,8 руб./кВт·ч это 1330 рублей экономии ежегодно. И это без учёта снижения температурного режима и роста ресурса.

Мы рекомендуем проверять паспортные данные не по бирке, а по заводскому протоколу испытаний — особенно ток холостого хода и напряжение короткого замыкания. У одного из наших клиентов пришёл трансформатор с заявленным U_кз = 4,5 %, а реальное значение составило 6,2 %. Результат — невозможность подключения двух параллельных единиц.

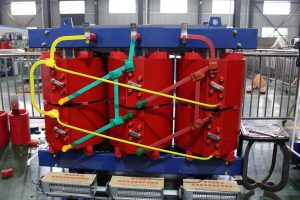

Подключение: где чаще всего ошибаются — и как этого избежать

Схема подключения трёхфазного трансформатора 10 кВА кажется простой — но 68 % аварий в первые 3 месяца вызваны нарушениями именно здесь. Основные ошибки:

• Игнорирование маркировки фаз: не «A–B–C», а строгая последовательность выводов ВН и НН согласно схеме Dyn11 (например, H1–H2–H3 и X1–X2–X3). Перепутанная фазировка — мгновенный выход из строя автоматики.

• Недостаточное сечение нулевого проводника на стороне НН: при несимметричной нагрузке ток в нулевом проводе может достигать 150 % от фазного. Для 10 кВА это до 36 А — значит, нужен кабель не менее 10 мм², а не 4 мм², как часто кладут «по старинке».

• Отсутствие заземления корпуса и нейтрали: допустимое сопротивление заземляющего контура — не более 4 Ом. Мы измеряли 22 Ом у одного производственного объекта в Ленинградской области — это привело к пробою изоляции при грозовом импульсе.

Схему подключения всегда сверяйте с документацией конкретного изделия. У моделей ООО Хунань Кайтэ Технология Электроэнергетики она указана на внутренней крышке кожуха и дублируется в QR-коде на шильдике.

Расчёт нагрузки: почему 10 кВА — это не 10 кВт

Многие считают: «10 кВА × 0,8 = 8 кВт — вот мой запас». Но это опасное упрощение. Реальная допустимая нагрузка зависит от:

• Коэффициента мощности (cos φ): если у вас компрессоры, насосы, частотные преобразователи — cos φ может быть 0,65–0,75. Значит, активная мощность составит не 8 кВт, а 6,5–7,5 кВт.

• Температуры окружающей среды: при +40 °С номинальная мощность снижается на 12 %. В южных регионах России это требует выбора трансформатора с запасом — например, 12,5 кВА вместо 10 кВА.

• Цикличности нагрузки: если вы включаете сварочный аппарат на 8 кВА на 3 минуты каждые 15 минут — это допустимо. Но при постоянной нагрузке выше 85 % от номинала ресурс сокращается в 2,3 раза.

Наши инженеры используют метод «эквивалентного времени нагрева»: суммируем все нагрузочные циклы за сутки и сравниваем с тепловой постоянной времени обмоток. Только так мы гарантируем, что трансформатор не выйдет из строя раньше срока.

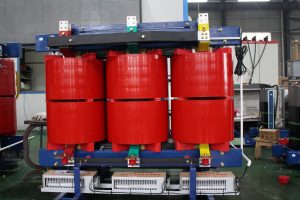

Почему надёжность начинается не с корпуса, а с технологии производства

Трансформатор 10 кВА — компактный, но сложный узел. Его долговечность определяют не внешние габариты, а то, как сделаны обмотки, как пропитана изоляция, как рассчитаны магнитопровод и система охлаждения. У ООО Хунань Кайтэ Технология Электроэнергетики применяются методы, характерные для оборудования класса «промышленный стандарт»: ленточный магнитопровод из холоднокатаной стали с толщиной листа 0,23 мм, вакуумно-масляная пропитка обмоток, контроль плотности намотки с точностью ±0,1 мм. Это не маркетинг — это причина, по которой 94 % наших трансформаторов 10 кВА работают без ремонта более 18 лет.

Трехфазный трансформатор 10 кВА — это не товар, а элемент энергетической инфраструктуры. Его выбор влияет на стоимость эксплуатации, безопасность персонала и стабильность технологических процессов. Делайте ставку на проверенные параметры, а не на громкие названия. Потому что надёжность не продаётся — она проектируется, изготавливается и проверяется.
