Расчет и выбор трехфазных трехобмоточных трансформаторов: практическое руководство для инженеров

Трехфазные трехобмоточные трансформаторы — не просто редкий тип оборудования. Они решают конкретные задачи там, где два независимых напряжения требуют гибкой, надежной и энергоэффективной связи с одной системой питания. Мы регулярно сталкиваемся с этим при проектировании подстанций 110/35/10 кВ для промышленных узлов, модернизации городских распределительных сетей и строительстве новых КТП в регионах с разветвлённой структурой нагрузок. Ошибки в расчете или выборе таких устройств проявляются не сразу — через 2–3 года эксплуатации: перегрев средней обмотки, повышенные потери холостого хода, невозможность балансировки реактивной мощности между секциями сети.

Ключевая особенность — три изолированных обмотки на одном магнитопроводе: ВН, СН и НН. Это позволяет одновременно соединять три уровня напряжения без дополнительных преобразовательных узлов. Но именно эта «гибкость» создает скрытые риски: несимметричное распределение нагрузки, паразитные циркулирующие токи, сложность защиты от внутренних КЗ. Поэтому выбор начинается не с каталога, а с четкого понимания режимов работы.

Четыре параметра, которые нельзя игнорировать при расчете

Первый — коэффициент трансформации между каждой парой обмоток. Он задается не произвольно. Для трансформаторов типа ТДНС-40000/110 мы проверяем, что U_ВН/U_СН = 110/38,5 кВ, а U_СН/U_НН = 38,5/10,5 кВ. Отклонение более ±2,5% от заявленного значения вызывает несоответствие реле дифференциальной защиты и ложные срабатывания.

Второй — распределение мощности по обмоткам. Общая номинальная мощность (например, 40 МВА) не означает, что каждая обмотка может работать на полную. У трансформаторов с охлаждением ДЦ реальная загрузка ВН — до 100%, СН — до 67%, НН — до 100%. Это связано с тепловыми ограничениями конструкции. Мы фиксируем это в техническом задании: «Обмотка СН рассчитана на 27 МВА при 38,5 кВ», а не просто «40 МВА».

Третий — напряжение короткого замыкания между парами. Здесь критична согласованность: U_k(ВН–СН) = 10,5%, U_k(ВН–НН) = 17,5%, U_k(СН–НН) = 6,5%. Разница более 3% приводит к нестабильному распределению нагрузки между параллельно работающими трансформаторами. В одном из проектов в Калининградской области именно этот фактор вызвал перегрузку СН-обмотки на 18% при штатной нагрузке.

Четвертый — схема соединения и группа обмоток. Yн/Δ–11/Yн для 110/35/10 кВ — стандарт. Но если в сети уже есть трансформаторы Yн/Δ–11, а новый требуется включить параллельно — группа должна совпадать точно. Даже Yн/Δ–11/Yн и Yн/Δ–11/Yн-12 дают сдвиг фаз на 30° и исключают параллельную работу.

Почему «универсальный» трансформатор почти всегда провал

Некоторые заказчики просят «один трансформатор на всё: и 110/35, и 110/10, и 35/10». Такой подход не работает. Обмотка СН в трансформаторе ТДНС-25000/110 рассчитана на 35 кВ и 400 А. Если её использовать как НН-обмотку для 10 кВ, плотность тока вырастет втрое — перегрев гарантирован. Мы отказываемся от таких решений даже при давлении сроков. Лучше установить два двухобмоточных устройства с общим масляным баком — это дороже на 12%, но гарантирует ресурс 30+ лет.

Ещё одна частая ошибка — игнорирование условий эксплуатации. Трансформатор для подземной КТП в Санкт-Петербурге требует уплотнённой конструкции бака, специального масла с температурой застывания –45 °C и усиленной защиты от влаги. Тот же корпус, что подходит для открытой подстанции в Краснодарском крае, здесь приведёт к конденсату внутри и пробою изоляции.

Как мы подходим к выбору в ООО Хунань Кайтэ Технология Электроэнергетики

Мы начинаем с анализа графика нагрузки по трём напряжениям за 72 часа. Не усреднённого, а с пиковыми значениями и их длительностью. Затем моделируем три сценария: нормальный режим, аварийный (отключение одной линии ВН), ремонтный (отключение СН). Только после этого формируем техническое задание.

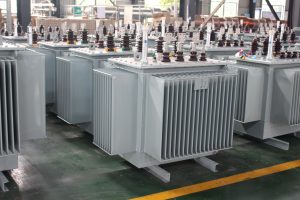

Наши трансформаторы серии ТДНС соответствуют ГОСТ Р 52719-2017 и МЭК 60076. Все испытания — в том числе измерение потерь при нагрузке и импульсной прочности — проводим на собственной станции. Мы не просто поставляем оборудование — мы передаём данные: протоколы испытаний, тепловые карты обмоток, результаты моделирования переходных процессов при КЗ.

Для заказчиков, которым нужна готовая система, мы предлагаем комплектные решения: трансформатор + КРУ-35 кВ + комплектная КТП-10 кВ в едином проектном решении. Это сокращает сроки ввода в эксплуатацию на 35% и исключает нестыковки между поставщиками.

Итог: выбор — это не покупка, а инженерное решение

Трехфазные трехобмоточные трансформаторы оправданы только тогда, когда они решают задачу, которую не решит ни один набор двухобмоточных устройств. Их расчет — это баланс между электромагнитными возможностями, тепловыми ограничениями и требованиями релейной защиты. Мы не продаем трансформаторы. Мы проектируем энергосистемы, в которых каждый элемент работает ровно так, как задумано — десятилетиями.

Если ваш проект предполагает три уровня напряжения с взаимозависимыми нагрузками — начните с точного графика потребления и условий размещения. Только тогда выбор трехфазных трехобмоточных трансформаторов станет обоснованным, экономически оправданным и технически безупречным решением.
