Трансформаторы для районов с большой высотой над уровнем моря и сильным загрязнением: основные правила выбора

В горных районах Кавказа и Приморского края Дальнего Востока с высотой более 1500 метров над уровнем моря трансформаторы подвергаются двум основным угрозам: снижению прочности внешней изоляции из-за разреженного воздуха и появлению загрязнительных перекрытий под воздействием морского тумана или промышленной пыли. Многие импортные устройства не адаптированы к местным условиям: внешне оборудование выглядит исправным, но внутри уже возникают частичные разряды.

Основное влияние большой высоты на трансформаторы

Снижение прочности внешней изоляции

Количественные соотношения (согласно ГОСТ 1516.1):

Изменение предельно допустимого перегрева

С увеличением высоты снижается плотность воздуха, соответственно падает эффективность теплоотвода (способность воздуха отводить тепло пропорциональна его плотности). Согласно стандарту IEC 60076-2, при высоте более 1000 метров над уровнем моря предельно допустимый перегрев необходимо корректировать по приведённым формулам либо эксплуатировать трансформатор с пониженной мощностью.

Снижение напряжения начала частичных разрядов

В условиях пониженного атмосферного давления напряжение начала частичных разрядов (PDIV) существенно снижается. Изоляционные конструкции, соответствующие нормам на равнине, на большой высоте могут подвергаться непрерывным частичным разрядам, что ускоряет старение изоляции.

Увеличение риска перекрытий в загрязнённой среде

Загрязнения (солевой туман, промышленная пыль) образуют проводящий слой на поверхности изоляторов. При пониженном давлении на большой высоте напряжение перекрытия дополнительно снижается. Совокупность этих факторов многократно увеличивает риск загрязнительных перекрытий.

Корректировка параметров по высоте и классы загрязнения

Коэффициенты корректировки по высоте (согласно ГОСТ 1516.1-2006)

Классы загрязнения и удельная длина пути утечки (согласно ГОСТ 9920-89)

Пример комплексной корректировки：Высота 2500 м (коэффициент корректировки 1,4) + класс загрязнения IV (удельная длина пути утечки 35 мм/кВ) = 49 мм/кВ.

Сравнение основных технических решений

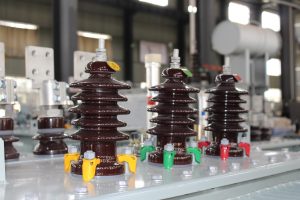

Сравнение типов проходных изоляторов

Сравнение антизагрязнительных покрытий

Технические требования к покрытию PRTV：

• Эффект миграции гидрофобности: загрязнённый слой на поверхности покрытия приобретает гидрофобность за 48–72 часов, вода не образует непрерывную плёнку.

• Требуемая толщина сухого слоя: не менее 0,3 мм.

• Адгезия: по результатам решётчатого надреза класс адгезии – 1.

Сравнение сухих и маслонаполненных трансформаторов для работы на большой высоте

Перспективы развития трансформаторов для районов с большой высотой

• Нанокомпозитные изоляционные материалы: повышение стойкости к коронному разряду и напряжения начала частичных разрядов.

• Интеллектуальный онлайн-мониторинг загрязнений: постоянный контроль поверхностной проводимости и автоматическое оповещение об опасности.

• Самоочищающиеся гидрофобные покрытия: угол смачивания более 150°, капли воды скатываются и удаляют загрязнения (в стадии разработки).

• Блочные трансформаторные подстанции для большой высоты: все расчёты корректировки и испытания проводятся на заводе, оборудование готово к эксплуатации сразу после монтажа на объекте.

Итог：

Районы с большой высотой и сильным загрязнением создают двойную нагрузку на трансформаторы: снижается прочность внешней изоляции и растёт риск загрязнительных перекрытий. При выборе оборудования необходимо применять комплексную корректировку: увеличивать длину пути утечки и воздушные зазоры согласно коэффициентам по высоте, а также наносить покрытие PRTV для повышения стойкости к перекрытиям.Для объектов на высоте более 2500 метров рекомендуется преимущественно использовать маслонаполненные трансформаторы с композитными изоляторами из кремниевой резины и покрытием PRTV. В техническом задании следует обязательно требовать предоставления протоколов испытаний частичных разрядов в камере пониженного давления и расчётов корректировки параметров по высоте.
