В центральных районах крупных городов, таких как Москва и Санкт-Петербург, стоимость земли очень высока, поэтому физическое расширение подстанций невозможно. При этом годовый рост электрической нагрузки составляет 5–8 %. Многие специалисты пытались увеличить мощность оборудования путём установки вентиляторов, однако последние стали наиболее ненадёжным элементом: они вызывают жалобы на шум, увеличивают энергопотребление, эксплуатационные расходы и создают дополнительные точки отказов. В статье проведён анализ по пяти направлениям: характеристики нагрузки, затраты за весь срок службы, техническое сравнение, оптимизация габаритов и контрольный перечень проверок.
Суточная кривая нагрузки города имеет характерную двухпиковую форму: утренний пик (8:00–11:00) и вечерний пик (17:00–21:00), минимальное значение нагрузки наблюдается в ночное время.
Трансформаторы должны обладать хорошей способностью к кратковременной перегрузке для работы в пиковые часы, при этом доля холостых потерь высока при низкой нагрузке.
| Период времени | Типичный коэффициент нагрузки | Продолжительность работы |
| Ночь до раннего утра (0:00–6:00) | 20-30% | 6 часов |
| Дневное время (9:00–17:00) | 50-70% | 8 часов |
| Вечерний пик (17:00–21:00) | 80-100% | 4 часа |
| Ночное время (21:00–24:00) | 40-60% | 3 часа |
Формула расчёта потерь мощности:Типичные значения для городских электросетей: средний коэффициент нагрузки\(\beta\) = 40–60 %, эквивалентное число часов полной нагрузки в год \(\tau\) = 3000–4500 часов. Промышленный тариф на электроэнергию в Москве составляет около 5–7 руб./кВт·ч.
Сравнение затрат за 30 лет эксплуатации (на примере трансформатора мощностью 1000 кВА):
| Статья расходов | ONAN (масляный трансформатор с естественным охлаждением) | ONAF (масляный трансформатор с воздушным охлаждением) | Сухой трансформатор (AN/AF) |
| Первоначальная стоимость приобретения | 100% | 95% | 110% |
| Холостые потери за 30 лет | 100% | 100% | 120 % (увеличенный сердечник) |
| Потери при нагрузке за 30 лет | 100% | 100% | 105% |
| Эксплуатация вентиляторов за 30 лет | 0% | +25% | +20 % (при наличии вентиляторов) |
| Энергопотребление вентиляторов за 30 лет | 0% | +8% | +7% |
| Утилизация после вывода из эксплуатации | 100% | 100% | 80 % (без масла) |
| Итоговые затраты LCC за 30 лет | 100% | около 128% | около 125-135% |

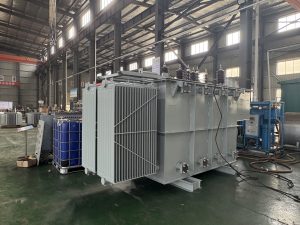

Вывод: Несмотря на то что первоначальная стоимость ONAN немного выше, чем у ONAF (за счёт увеличенного бака и объёма масла), он имеет минимальные затраты за 30-летний срок службы. Показатель LCC на 22 % ниже, чем у ONAF, и на 20–26 % ниже, чем у сухих трансформаторов.
Сравнение способов охлаждения
| Способ охлаждения | Обозначение | Способность к перегрузке | Уровень шума | Требования к обслуживанию | Рекомендация для городских условий |
| Масляное естественное охлаждение | ONAN | Высокая (1,5–2 раза в течение 30–60 мин) | Низкий (45–50 дБ) | Минимальные | ★★★★★ |
| Масляное охлаждение с вентиляторами | ONAF | Средняя (зависит от работы вентиляторов) | Средний (50–55 дБ + шум вентиляторов) | Средние (обслуживание вентиляторов)
|
★★ |
| Сухое естественное охлаждение | AN | Низкая (1,2–1,3 раза в течение 15 мин) | Низкий (50–55 дБ) | Низкие | ★★★ |
| Сухое охлаждение с вентиляторами | AF | Средняя (зависит от работы вентиляторов) | Высокий (55–65 дБ + шум вентиляторов) | Средние (обслуживание вентиляторов)
|
★ |
Сравнение материалов сердечника
| Тип материала | Холостые потери | Магнитная индукция | Уровень шума | Стоимость | Рекомендация для городских условий |
| Обычная текстурированная электротехническая сталь | Базовое значение | 1.70T | Базовое значение | Низкая | ★★ |
| Высокоиндукционная текстурированная сталь (Hi-B) | -15%до-20% | 1.73T | -3 до-5dB | +15% | ★★★★ |
| Лазерно обработанная текстурированная сталь | -20%до-25% | 1.75T | -5 до-8dB | +25% | ★★★★★ |
| Сердечник из аморфного сплава | -60%до-70% | 1.35T | Относительно низкий | +100-150% | ★★★(крупные габариты, высокая стоимость) |

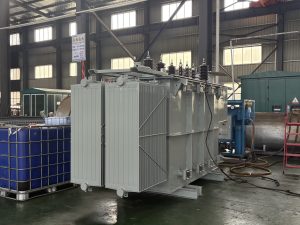

Благодаря объёмной компоновке, исключению внутренних проходов для обслуживания, интеграции радиаторов с корпусом и использованию предварительно изготовленных кабельных выводов удаётся значительно сократить занимаемую площадь.
Ниже приведены соотношения мощности и габаритов блок-подстанций (справочные значения) для городской модернизации:
| Мощность, кВА | Габариты стандартной блок-подстанции | Габариты компактного варианта (после оптимизации) | Сокращение площади | Мероприятия по оптимизации |
| 400 | 2.2×1.8×2.0 = 7.92m² | 1.8×1.5×1.9 = 2.70m² | 66% | Объёмная компоновка, отказ от проходов для обслуживания |
| 630 | 2.5×2.0×2.2 = 11.0m² | 2.0×1.6×2.1 = 3.20m² | 71% | Компактные радиаторы, интегрированная низковольтная панель |
| 1000 | 2.8×2.2×2.3 = 14.2m² | 2.2×1.8×2.2 = 3.96m² | 72% | Интеграция пластинчатых радиаторов с корпусом |
| 1250 | 3.0×2.4×2.4 = 17.3m² | 2.4×2.0×2.3 = 4.80m² | 72% | Оптимизированная форма масляного бака |
| 1600 | 3.2×2.6×2.5 = 20.8m² | 2.6×2.2×2.4 = 5.72m² | 72% | Модульная конструкция |

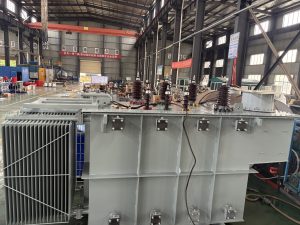

Возможность увеличения мощности: в центральных городских районах применение компактных масляных трансформаторов ONAN позволяет увеличить мощность оборудования на 1–2 ступени без реконструкции существующего фундамента (например, с 400 кВА до 630 кВА или с 630 кВА до 1000 кВА).
Итог：
Модернизация городских электросетей не сводится к простой замене трансформатора на более мощный. Необходимо комплексно учитывать затраты за весь срок службы, способность к перегрузке, ограничения по шуму, стеснённые пространственные условия, требования пожарной безопасности и экологии.Комплект на основе масляного трансформатора с естественным охлаждением (ONAN) в компактной блок-подстанции, несмотря на немного более высокие первоначальные инвестиции, имеет минимальные затраты за 30 лет эксплуатации, максимальную надёжность и минимальные потребности в обслуживании. Это оптимальное технико-экономическое решение для реконструкции и увеличения мощности подстанций в центральных городских районах.
