Руководство по предотвращению ошибок при закупке трансформаторов: 7 деталей, определяющих, станет ли оборудование активом или пассивом

При покупке трансформатора на что обращать внимание при выборе параметров? Мощность, класс напряжения, потери мощности — большинство покупателей ориентируются именно на эти показатели, считая, что достаточно их соответствия стандартам.

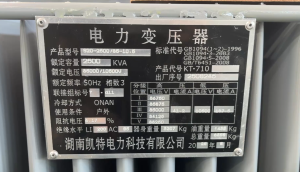

Но то, будет ли трансформатор исправно работать 20 лет или начнёт выходить из строя уже через 3 года, определяют не цифры на заводской табличке, а те характеристики, которые на ней не указаны.

Соответствие нормативам потерь холостого хода не означает фактическую экономию электроэнергии

Значение потерь холостого хода на табличке измеряется при номинальном режиме работы. А какая фактическая нагрузка у вашего трансформатора? Большинство распределительных трансформаторов эксплуатируются при нагрузке 30–50 %. В этом диапазоне доля потерь холостого хода возрастает: потери под нагрузкой снижаются пропорционально квадрату коэффициента нагрузки, а потери холостого хода остаются постоянными.

Трансформатор с повышенными потерями холостого хода потребляет больше электроэнергии именно при низкой нагрузке.

При оценке потерь нельзя ориентироваться только на абсолютное значение — нужно учитывать общие потери при реальной эксплуатационной нагрузке. При выборе оборудования попросите поставщика предоставить графики потерь при нагрузке 30 %, 50 %, 75 % и 100 %. Это покажет реальные эксплуатационные расходы.

Допустимый предел перегрева не гарантирует отсутствие перегрева в эксплуатации

Согласно государственным стандартам, предельное превышение температуры верхних слоев масла в масляном трансформаторе составляет 55 К, обмоток — 65 К. Многие производители изготавливают оборудование строго по верхней границе нормы: при лимите 55 К фактическое превышение температуры составляет 54 К, формально изделие соответствует стандартам.

Но предельные значения перегрева рассчитаны на самые тяжёлые режимы работы, а не на повседневную эксплуатацию. При длительной работе на границе допустимого перегрева скорость старения изоляции увеличивается в 2–3 раза по сравнению с нормальным температурным режимом. Если конструкция трансформатора предусматривает превышение температуры на 2–3 К ниже предела, срок службы изоляции увеличивается на 5–8 лет.

Уточните у поставщика: каковы фактические расчётные значения перегрева? На сколько они ниже предельных норм? Показатель на 2–3 К ниже лимита свидетельствует о продуманной конструкции и добросовестном подходе производителя.

Устойчивость к коротким замыканиям — критический показатель, который часто игнорируют

В процессе эксплуатации трансформатор неизбежно подвергается воздействию токов короткого замыкания. По государственным стандартам оборудование должно выдерживать короткое замыкание в течение 2 секунд без повреждений. Однако реальная проверка заключается не только в выдержке 2 секунд, но и в сохранении работоспособности после многократных ударов токов короткого замыкания.

Некоторые производители успешно проходят типовые испытания, но недостаточно качественно выполняют фиксацию обмоток. После каждого удара короткого замыкания происходит постепенное смещение обмоток, механическая прочность снижается. Первое короткое замыкание не наносит вреда, третье приводит к деформации обмоток, а пятое — к пробою изоляции.

Для крупных объектов и ответственных нагрузок можно потребовать от поставщика протокол повторного контроля состояния обмоток после испытаний на устойчивость к коротким замыканиям. Предоставление таких данных подтверждает уверенность производителя в качестве своей продукции.

Уровень шума — проблема не только дискомфорта

Для жилых районов, торговых комплексов, больниц и других объектов с повышенными требованиями к шуму обычно устанавливается лимит не более 55 дБ. Уровень шума напрямую зависит от технологии изготовления магнитопровода: повышенная магнитная индукция, некачественная ступенчатая укладка листов, слабая фиксация конструкции приводят к росту шума.

Повышенный шум невозможно устранить простой регулировкой параметров — это следствие ошибок в проектировании и нарушений технологии производства магнитопровода.

Важный момент: измерение шума на заводе проводится в режиме холостого хода. При работе под нагрузкой уровень шума увеличивается ещё на 3–5 дБ. Если на табличке указано 55 дБ, фактический шум при эксплуатации может составлять 58–60 дБ.

Попросите поставщика предоставить данные по шуму как в режиме холостого хода, так и под нагрузкой. Разница более 5 дБ является поводом для сомнений в качестве изготовления магнитопровода.

Показатели частичных разрядов — диагностика состояния изоляции

Частичные разряды являются наиболее чувствительным показателем качества изоляционной системы. По стандартам для трансформаторов на напряжение 10 кВ допустимый уровень частичных разрядов — не более 10 пКл, для 35 кВ — не более 20 пКл. Однако соответствие нормативам не означает высокое качество изоляции.

Между изделием с показателем 5 пКл и 9 пКл (оба соответствуют стандартам) существует существенная разница в технологии производства. Чем ниже уровень частичных разрядов, тем выше надёжность длительной эксплуатации и медленнее старение изоляции.

Показатели частичных разрядов — прямой критерий оценки технологического уровня производителя. Требуйте от поставщика не просто подтверждения соответствия нормам, а фактических измеренных показателей при выпуске продукции. Уровень не более 8 пКл для трансформаторов 10 кВ считается отличным результатом.

Конструкция уплотнений — защита от утечек масла в процессе эксплуатации

Уплотнение трансформатора должно сохранять герметичность на весь срок службы. Через 5 лет эксплуатации уплотнительные элементы стареют, фланцевые соединения ослабевают, сварные швы подвергаются усталости — появляются утечки масла. Попадание влаги и воздуха внутрь оборудования ухудшает свойства трансформаторного масла и ускоряет старение изоляции.

Качественная конструкция уплотнений предусматривает:

• Использование фланцевых соединений в ключевых точках вместо прямого прижатия болтами;

• Применение износостойких уплотнителей из нитрильного или фторкаучука;

• Гофрированные баки, сокращающие количество сварных швов.

Уточните у поставщика гарантийный срок на герметичность (отсутствие утечек масла). Гарантия от 5 лет и выше свидетельствует о уверенности производителя в своей продукции. Ответ «утечек не будет» без указания конкретного срока должен вызвать подозрения.

Марки комплектующих — скрытый фактор, влияющий на срок службы трансформатора

Даже при высоком качестве основного корпуса трансформатора некачественные комплектующие сведут все преимущества на нет. Переключатели ответвлений, проходные изоляторы, указатели уровня масла, клапаны сброса давления, термоконтроллеры — их качество и производитель напрямую определяют частоту отказов оборудования.

Некоторые производители используют качественные материалы для корпуса, но устанавливают дешёвые непроверенные комплектующие: переключатель ответвлений заклинивает через 3 года, термоконтроллер выходит из строя через 5 лет, ложное срабатывание клапана сброса давления приводит к остановке оборудования. Остановка дорогостоящего трансформатора из-за поломки недорогой детали оборачивается крупными убытками.

Требуйте от поставщика указать наименование и модель всех комплектующих в коммерческом предложении. Подойдут известные отечественные или зарубежные бренды, главное — комплектующие должны иметь подтверждённый опыт эксплуатации.

Быстрая проверка при закупке

Включите эти 7 пунктов в технические требования при выборе трансформатора:

Задать эти 7 вопросов — и вы сразу поймёте, продаёт производитель качественное оборудование или просто изделие с формальным соответствием стандартам.
