Трехфазные трансформаторы высокого напряжения: выбор, применение и эксплуатация

Трехфазные трансформаторы высокого напряжения — не просто звено в цепи передачи энергии. Это критически важный узел, определяющий стабильность сети, срок службы оборудования и уровень потерь на участке 35–500 кВ. Мы проектируем, испытываем и запускаем такие трансформаторы с 1968 года. За это время мы видели, как выбор по каталогу приводил к перегреву обмоток при пиковой нагрузке, как неучтённая гармоника вызывала резонанс в системе РЗА, и как недостаточная герметичность бака масляного трансформатора становилась причиной аварийной замены через 4 года вместо расчётных 30.

Как выбрать трёхфазный трансформатор высокого напряжения — без компромиссов

Первый шаг — не техническое задание, а анализ режима работы. В реальных сетях Урала или Сибири трансформатор редко работает в номинале: он «дышит» — от 30% загрузки ночью до 115% днём, принимает импульсные токи при пуске печей, выдерживает скачки напряжения при обрыве фазы. Поэтому мы всегда проверяем три параметра:

• Класс изоляции: для линий 110 кВ — минимум 145 кВ (U_гр), для 220 кВ — 275 кВ. Недостаток здесь не компенсируется ни качеством масла, ни толщиной стенки бака;

• Потребление холостого хода: у современных моделей серии S13 и S15 — не выше 0,22–0,35 % от номинала. Разница в 0,1 % на трансформаторе 40 МВА даёт экономию 35 кВт·ч/час — более 300 МВт·ч в год;

• Способ охлаждения: ONAN (масло-воздух) подходит для станций с естественной вентиляцией; ОНАФ (с принудительным обдувом) — когда нужна резервная мощность +15–20 % в жару.

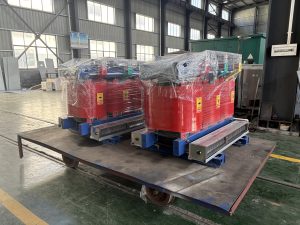

Мы отказались от универсальных решений. Для городских КТП — только сухие трансформаторы с классом изоляции F/H и негорючей пропиткой. Для подстанций в сельской местности — масляные модели с аморфным сплавом в магнитопроводе: они снижают потери холостого хода на 70 % по сравнению с аналогами из электротехнической стали.

Где применяются трёхфазные трансформаторы высокого напряжения — и почему стандарты меняются

Раньше их ставили только на магистральных ПС. Сегодня они работают в новых условиях: в составе модульных КТП европейского типа, внутри подземных подстанций в центре Москвы, на временных стройплощадках с быстросъёмными фундаментами. Это изменило требования:

• Ударопрочность: корпус должен выдерживать 1,5g при транспортировке по грунтовым дорогам — мы усиливаем крепление активной части и используем демпфирующие прокладки;

• Климатическое исполнение: УХЛ1 для эксплуатации при −60 °C и 98 % влажности — не маркетинг, а обязательное условие для Якутии и Чукотки;

• Электромагнитная совместимость: при наличии частотных преобразователей в соседнем цеху трансформатор должен подавлять 5-ю и 7-ю гармоники. Для этого мы применяем специальные схемы соединения обмоток (например, Ynd11 с компенсационной обмоткой).

Некоторые заказчики считают, что масляный трансформатор — всегда дешевле. Но при расчёте TCO (total cost of ownership) за 15 лет оказывается: сухой трансформатор с классом F и системой мониторинга температуры обмоток обходится на 12–18 % дешевле — за счёт отсутствия обслуживания масла, меньших затрат на пожарную безопасность и более простого демонтажа.

Эксплуатация: что делает разницу между 25 и 40 годами службы

Срок службы трёхфазных трансформаторов высокого напряжения зависит не от завода-изготовителя, а от того, как их вводят в работу и поддерживают. Мы фиксируем три типичные ошибки:

• Неправильный ввод в эксплуатацию: запуск без прогрева масла при температуре ниже −10 °C приводит к микротрещинам в изоляции. Мы требуем прогрев до +15 °C и контроль влагосодержания масла — не выше 15 ppm;

• Игнорирование пробоя в газовом реле: даже однократный срабатывание при нагрузке ниже 50 % — повод для диагностики ДГК (газового хроматографического анализа). Мы включаем этот тест в базовый пакет гарантийного обслуживания;

• Отсутствие учёта циклической нагрузки: если трансформатор работает в режиме «2 часа пик — 6 часов отдых», его ресурс снижается в 1,7 раза. Мы помогаем клиентам рассчитать фактический коэффициент загрузки по данным SCADA и корректируем график ТО.

На наших заводах каждый трансформатор проходит 72-часовые испытания под полной нагрузкой с контролем температуры всех точек — от верхнего слоя масла до торцов обмоток. Только после этого он получает сертификат соответствия ГОСТ Р 52719-2007 и допуск к поставке в Россию.

Будущее начинается сегодня — с правильного решения

Трехфазные трансформаторы высокого напряжения больше не просто передают энергию. Они становятся элементами цифровой подстанции: оснащаются датчиками давления, вибрации, температуры и интегрируются в системы предиктивного обслуживания. Мы уже поставляем модели с встроенным IoT-модулем, который передаёт данные в облачную платформу каждые 5 минут — и предупреждает о риске за 14 дней до возможного отказа.

Выбор — это не поиск самого дешёвого варианта в каталоге. Это анализ вашего режима, условий монтажа и планов развития сети. Если ваш проект включает линию 110 кВ или требуется КТП с трансформатором 25 МВА для промзоны — свяжитесь с нами. Мы предоставим не просто оборудование, а техническое решение с расчётом на 40 лет безаварийной работы.
